引言：熟悉plc的朋友們，對于plc與變頻器接線圖可能有所了解，沒錯，如果需要接線，就必須掌握plc與變頻器接線的方法，以及看懂plc與變頻器的接線圖。下面就為大家講解一下相關知識吧。

PLC可編程邏輯控制器，它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。

一、PLC可編程控制器

1、使用方便，編程簡單

采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。

2、功能強，性能價格比高

一臺小型PLC內有成百上千個可供用戶使用的編程元件，有很強的功能，可以實現非常復雜的控制功能。它與相同功能的繼電器系統相比，具有很高的性能價格比。PLC可以通過通信聯網，實現分散控制，集中管理。

3、硬件配套齊全，用戶使用方便，適應性強

PLC產品已經標準化、系列化、模塊化，配備有品種齊全的各種硬件裝置供用戶選用，用戶能靈活方便地進行系統配置，組成不同功能、不同規模的系統。PLC的安裝接線也很方便，一般用接線端子連接外部接線。PLC有較強的帶負載能力，可以直接驅動一般的電磁閥和小型交流接觸器。硬件配置確定后，可以通過修改用戶程序，方便快速地適應工藝條件的變化。

4、可靠性高，抗干擾能力強

傳統的繼電器控制系統使用了大量的中間繼電器、時間繼電器，由于觸點接觸不良，容易出現故障。PLC用軟件代替大量的中間繼電器和時間繼電器，僅剩下與輸入和輸出有關的少量硬件元件，接線可減少到繼電器控制系統的1/10-1/100，因觸點接觸不良造成的故障大為減少。

二、變頻器

變頻器(Variable-frequency Drive，VFD)是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

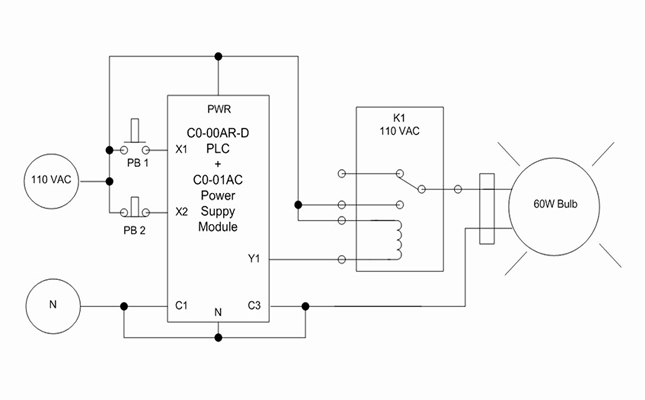

三、plc與變頻器接線解讀

plc與變頻器兩者是一種包含與被包含的關系，PLC與變頻器都可以完成一些特定的指令，來控制電機馬達，PLC是一種程序輸入執行硬件，變頻器則是其中之一，但是PLC的涵蓋范圍又比變頻器大，還可以用來控制更多的東西，應用領域更廣，性能更強大，當然PLC的控制精度也更大。變頻器無法進行編程，改變電源的頻率、電壓等參數，它的輸出頻率可以設為固定值，也可以由PLC動態控制。plc是可以編程序的，用來控制電氣元件或完成功能、通信等任務。PLC與變頻器之間通信需要遵循通用的串行接口協議(USS)，按照串行總線的主從通信原理來確定訪問的方法。總線上可以連接一個主站和最多31個從站，主站根據通信報文中的地址字符來選擇要傳輸數據的從站，在主站沒有要求它進行通信時，從站本身不能首先發送數據，各個從站之間也不能直接進行信息的傳輸。PLC可編程控制器的存儲器可以分為系統程序存儲器、用戶程序存儲器及工作數據存儲器等三種。

變頻器是把工頻電源(50Hz或60Hz)變換成各種頻率的交流電源，以實現電機的變速運行的設備，其中控制電路完成對主電路的控制，整流電路將交流電變換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆變成交流電。對于如矢量控制變頻器這種需要大量運算的變頻器來說，有時還需要一個進行轉矩計算的CPU以及一些相應的電路。利用PLC的模擬量輸出模塊控制變頻器PLC的模擬量輸出模塊輸出0～5V電壓信號或4～20mA電流信號，作為變頻器的模擬量輸入信號，控制變頻器的輸出頻率。這種控制方式接線簡單，但需要選擇與變頻器輸入阻抗匹配的PLC輸出模塊，且PLC的模擬量輸出模塊價格較為昂貴，此外還需采取分壓措施使變頻器適應PLC的電壓信號范圍，在連接時注意將布線分開，保證主電路一側的噪聲不傳至控制電路。

按接線圖將線連好后，啟動電源，準備設置變頻器各參數。按MODE鍵進入?yún)?shù)設置模式，將Pr.79設置為2：外部操作模式，啟動信號由外部端子(STF、STR)輸入，轉速調節由外部端子(2、5之間、4、5之間、多端速)輸入。連續按MODE按鈕，退出參數設置模式。按下正轉按鈕，電動機正轉起動運行。按下停止按鈕，電動機停止。按下反轉按鈕，電動機反轉起動運行。按下停止按鈕，電動機停止。若在電動正轉時按下反轉按鈕，電動機先停止后反轉；反之，若在電動機反轉時按下正轉按鈕，電動機先停止后正轉。

看完我們?cè)谏衔臑楦魑慌笥褌冋淼年P(guān)于plc與變頻器接線圖的解答之后，有沒有學習到plc與變頻器的相關知識呢?我們還有一篇文章介紹的是關于《plc可編程控制器》的，我相信大家只要看過，都會留下深刻的印象。
